中國信通院&數字冰雹
匯聚專家智慧，共話《數字孿生打造城市地下智慧管網》

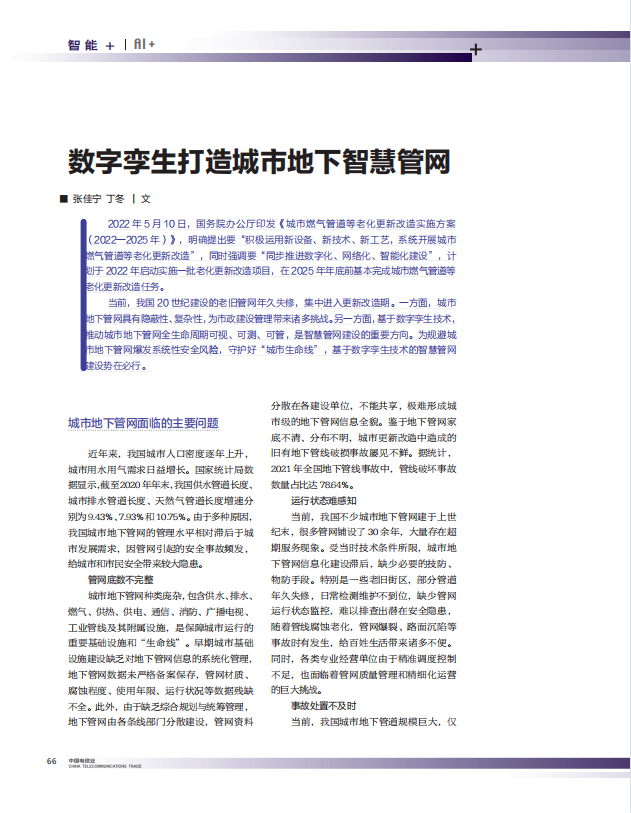

▲《中國電信業》 2022年第10期
城市管網被形象的比喻為城市的“動脈”，是城市基礎設施的重要組成部分，加強管網的智能化管理對城市發展意義重大。針對當前城市管網運維管理面臨的問題和挑戰，中國信息通信研究院產業與規劃研究所 聯合 數字冰雹，圍繞 基于數字孿生技術的智慧管網建設，提出了建設思路、平臺框架、應用場景和發展建議，共同發表了《數字孿生打造城市地下智慧管網》期刊論文，刊登于《中國電信業》2022年第10期。
以下為原文內容
引言
2022年5月10日，國務院辦公廳印發《城市燃?xì)夤艿赖壤匣赂脑鞂嵤┓桨福?022—2025年）》，明確提出要“積極運用新設備、新技術、新工藝，系統開展城市燃?xì)夤艿赖壤匣赂脑臁保瑫r強調要“同步推進數字化、網絡化、智能化建設”，計劃于2022年啟動實施一批老化更新改造項目，在2025年底前基本完成城市燃?xì)夤艿赖壤匣赂脑烊蝿?wù)。
當前，我國上世紀建設的老舊管網年久失修，集中進入更新改造期。一方面，城市地下管網具有隱蔽性、復雜性，為市政建設管理帶來諸多挑戰。另一方面，基于數字孿生技術，推動城市地下管網全生命周期可視、可測、可管，是智慧管網建設的重要方向。為規避城市地下管網爆發系統性安全風險，守護好“城市生命線”，基于數字孿生技術的智慧管網建設勢在必行。
城市地下管網面臨的主要問題
近年來，我國城市人口密度逐年上升，城市用水用氣需求日益增長。國家統計局?jǐn)?shù)據顯示，截止2020年末，我國供水管道長度、城市排水管道長度、天然氣管道長度增速分別為9.43%、7.93%和10.75%。由于多種歷史原因，我國城市地下管網的管理水平相對滯后于城市發展需求，因管網引起的安全事故頻發，給城市和市民安全帶來較大隱患。
一是管網底數不完整
城市地下管網種類龐雜，包含供水、排水、燃?xì)狻⒐帷⒐╇姟⑼ㄐ拧⑾馈V播電視、工業管線及其附屬設施，是保障城市運行的重要基礎設施和“生命線”。早期城市基礎設施建設缺乏對地下管網信息的系統化管理，地下管網數據未嚴格備案保存，管網材質、腐蝕程度、使用年限、運行狀況等數據殘缺不全。此外，由于缺乏綜合規劃與統籌管理，地下管網由各條線部門分散建設，管網資料分散在各建設單位，不能共享，極難形成城市級的地下管網信息全貌。鑒于地下管網家底不清、分布不明，城市更新改造中造成的舊有地下管線破損事故屢見不鮮。據統計，2021年全國地下管線事故中，管線破壞事故數量占比達78.64%。
二是運行狀態難感知
當前，我國不少城市地下管網建于上世紀末，很多管網鋪設了30余年，大量存在超期服務現象。受當時技術條件所限，城市地下管網信息化建設滯后，缺少必要的技防、物防手段。特別是一些老舊街區，部分管道年久失修，日常檢測維護不到位，缺少管網運行狀態監控，難以排查出潛在安全隱患，隨著管線腐蝕老化，管網爆裂、路面沉陷等事故時有發生，給百姓生活帶來諸多不便。同時，各類專業經營單位由于精準調度控制不足，也面臨著管網質量管理和精細化運營的巨大挑戰。
三是事故處置不及時
當前，我國城市地下管道規模巨大，僅排水管道總長度就超過70萬公里，年久失修問題普遍存在，管道滲漏、腐蝕、開裂、沉降等問題得不到及時處理，致使漏失大量水資源、降低污水處理效率、影響城市排澇防洪等。2020年，全國城市和縣城公共供水總量為693.19億立方米，綜合漏損率為13.26%。
基于數字孿生的智慧管網建設
（一）建設思路
城市管網被形象的比喻為城市的“動脈”，是城市基礎設施的重要組成部分，加強管網的智能化管理對城市發展意義重大。隨著物聯網、云計算、工業互聯網、AI等新一代信息技術不斷發展，以及國家大數據戰略的實施和發展數字經濟進程的穩步推進，城市管網的發展與管理模式正在由“數字化”進入“智慧化”時代，數字孿生技術為管網運營管理提供了新的技術路徑，成為一種實現數字世界與物理世界交互融合的有效手段，為管網的全生命周期管理提供了技術保障。
基于數字孿生技術的智慧管網建設，應在充分利用現有數字基礎設施的基礎上，幫助用戶建立從基礎數據、技術應用到業務決策的完整賦能，滿足數據與技術的全面融合、管網態勢實時感知可視、異常情況智能預警預判、應急處置自動分派、運行數據科學研判優化等業務閉環精細化管理的需要，實現“智能感知-智能預測-智能處置-智能考評-智能優化”。
（二）平臺框架
基于數字孿生技術的智慧管網解決方案平臺框架，分為：基礎平臺層、原始數據層、數字孿生平臺層、應用賦能層和業務場景層。

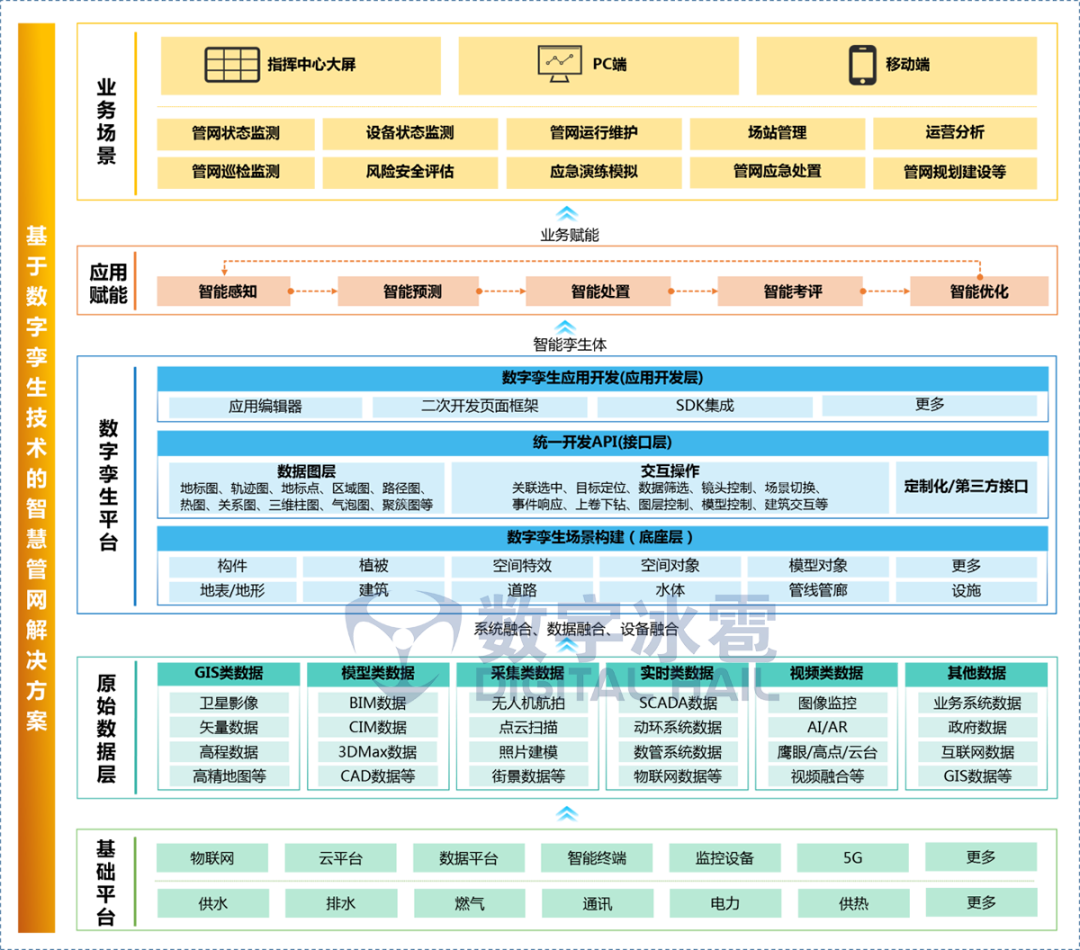

圖1 基于數字孿生的智慧管網平臺框架
· 基礎平臺層：
為數字孿生智慧管網提供底層基礎設施支撐，連通不同權屬單位、不同應用平臺系統資源。
· 原始數據層：
為數字孿生智慧管網提供海量原始數據資源，將處在不同部門、不同行業、不同系統、不同數據格式之間的海量數據融合和互用，深度挖掘數據資源。
· 數字孿生平臺層：
提供數字孿生場景構建、API調用、數字孿生應用開發全流程工具鏈，為數字孿生智慧管網應用構建提供平臺與技術支撐。
· 應用賦能層：
將數字孿生技術與業務流程緊密管理，建立“智能感知-智能預測-智能處置-智能考評-智能優化”的全流程一體化業務閉環。
· 應用場景層：
細分業務場景，緊密結合城市管網業務應用，讓數字孿生融入業務，讓數字孿生真正為業務應用提供科學決策支持。
（三）典型場景
1. 常態運營，管網全域態勢監測
城市管網的運營管理涉及數據“廣度”非凡，管網地域分布面積廣、集群規模大、管網類型數量眾多，涉及供水、排水、燃?xì)狻崃Α⒐╇姟⑼ㄐ诺榷囝I(lǐng)域跨地域綜合性業務，跨地域大規模管網常態化監測，是智慧管網平臺的主要應用場景之一。
基于數字孿生的智慧管網平臺，作為行業智能化建設的最終應用，能夠最大限度地整合現有數字基礎設施的建設成果，如各部門、各業務系統、數據平臺、視頻監控、物聯感知設備、AI智能應用、分析模型等，建立統一的管網數據綜合管理中心，實現技術融合、業務融合、數據融合，使其發揮更大效能。
同時，基于數字孿生技術，能夠以三維地理信息系統為底座，實現大規模管網整體分布到局部管廊的三維展示；并能夠集成管網運行多源數據，對各類管網的地上地下分布態勢、坐標、走向、管網實時運行情況、管廊管線健康狀態、部件工況等信息進行實時監測分析，管網“點、線、面”運營管理全域、全程可視，輔助用戶高效掌握大規模管網運行態勢，由被動化管理向主動化、智能化管理轉變，有效提升管網安全管理水平。

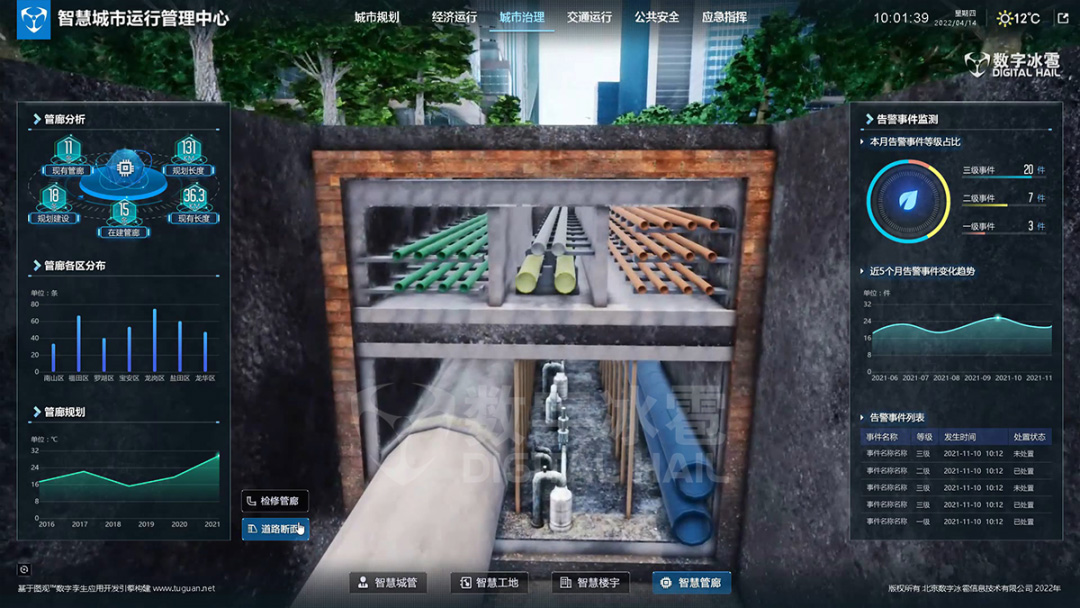

圖2 數字孿生管廊運行監測
2.事前預警，異常事件智能感知
及時獲取管網運行數據，并對管網異常狀況進行科學預判、及時預警，是智慧管網建設過程中關鍵的一環，也是用戶最關心的應用場景之一。
基于數字孿生的智慧管網平臺，通過融合人工智能、物聯感知等底層技術平臺和分析模型算法，基于管網實時、歷史運行數據，能夠建立風險安全評估模型和分級預警機制，對管網運行負荷、溢流、溫度突變、堵塞以及惡劣天氣等方面數據指標進行智能化地分析預判，并對異常態勢進行分級預警告警，精準定位異常點位，輔助用戶及時發現安全隱患，有效提升異常事件的處置效能，同時也為用戶開展應急演練模擬提供支撐。推動管網監管從“被動服務”“事后處置”“全靠人力”轉變?yōu)椤爸鲃影l(fā)現”“事前預警”“智能管理”。
3.事件處置，精準高效協同指揮
在全域數據融合和數據智能研判的基礎上，基于數字孿生的智慧管網平臺，通過集成智能巡檢、視頻監控、通訊系統、視頻會議、圖像傳輸?shù)葢?yīng)用功能，對原有事件接報、事件指派、應急處置等工作流程進行優化。

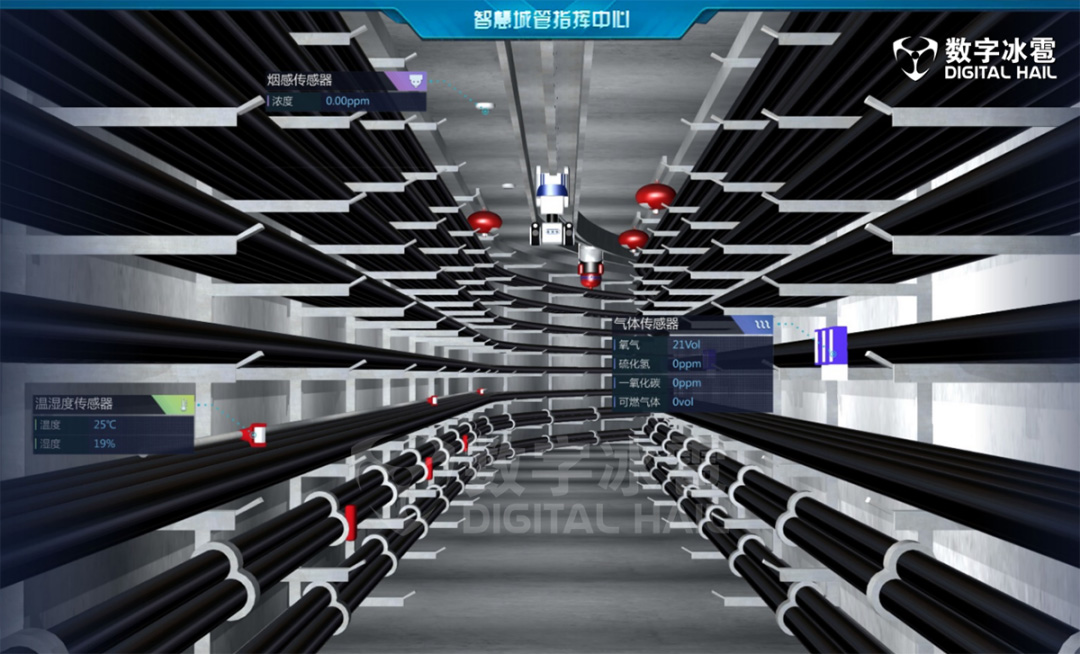

圖3 數字孿生管網智能感知
基于數字孿生場景，能夠直觀展示管網運行環境、應急資源、現場視頻等要素態勢，自動定位管網故障/異常點位，并實時展現上報事件的來源、類型、所屬區域、負責人、事件當前所處狀態等信息；同時智能化指派責任主體進行處置，并可對事件處置的工單流轉情況進行實時查看，查詢處理人員、業務承載量、工單進度、預計完成時間等詳細信息；自動生成事件報告供復盤分析，減少了“事件接報”到“事件處置”的中間環節，實現多源事件智能感知、工單指令精準下發、處置進度實時跟蹤、事件辦結智能評估的全流程可視、可追溯，有效提升事件處置效能。

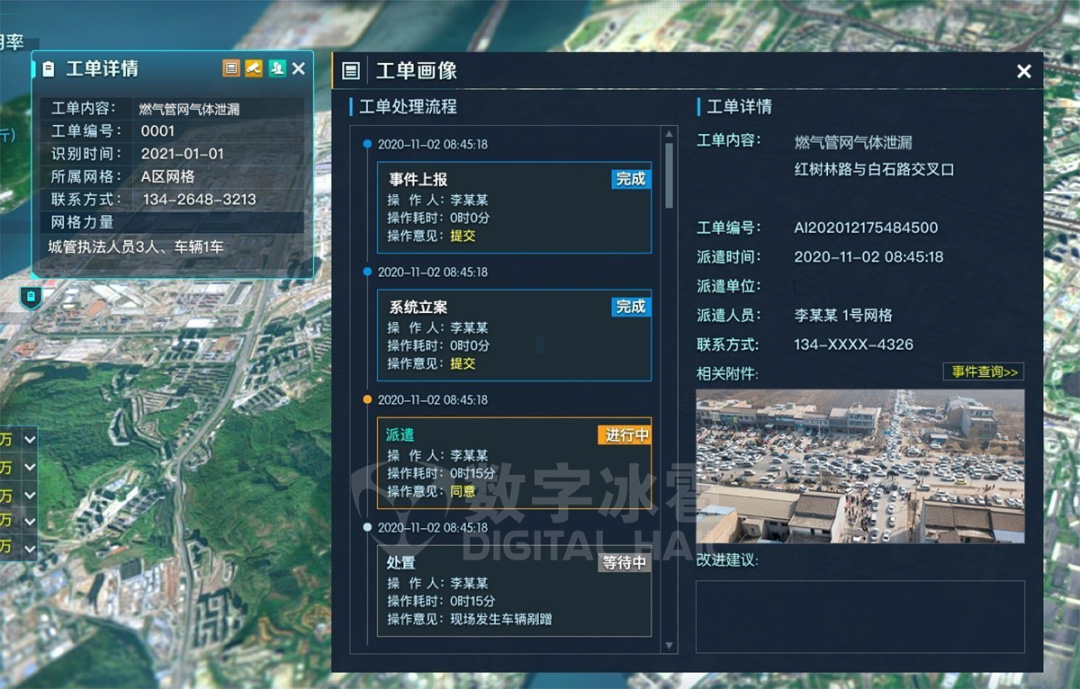

圖4 工單流轉智能查看
4.管網規劃，科學分析智能優化
管網的規劃建設，是一項龐大復雜的系統工程，基于數字孿生的智慧管網平臺，以三維城市底座為基礎，能夠?qū)Τ鞘械匦巍⒐I(yè)、商業、居住區分布以及大規模管網分布等情況進行真實直觀復現；并結合一系列專業的業務決策分析模型、算法，對城市管網建設情況、供需情況等運行指標進行全生命周期的監測和分析，對當前狀態進行評估、對過去發生問題進行診斷、對未來趨勢進行預測，深度挖掘城市發展內在規律。既可對管網建設方案進行可視化模擬分析，有效降低試錯成本，還可為解決跨地域、跨部門協同管理決策的難題提供有效途徑。

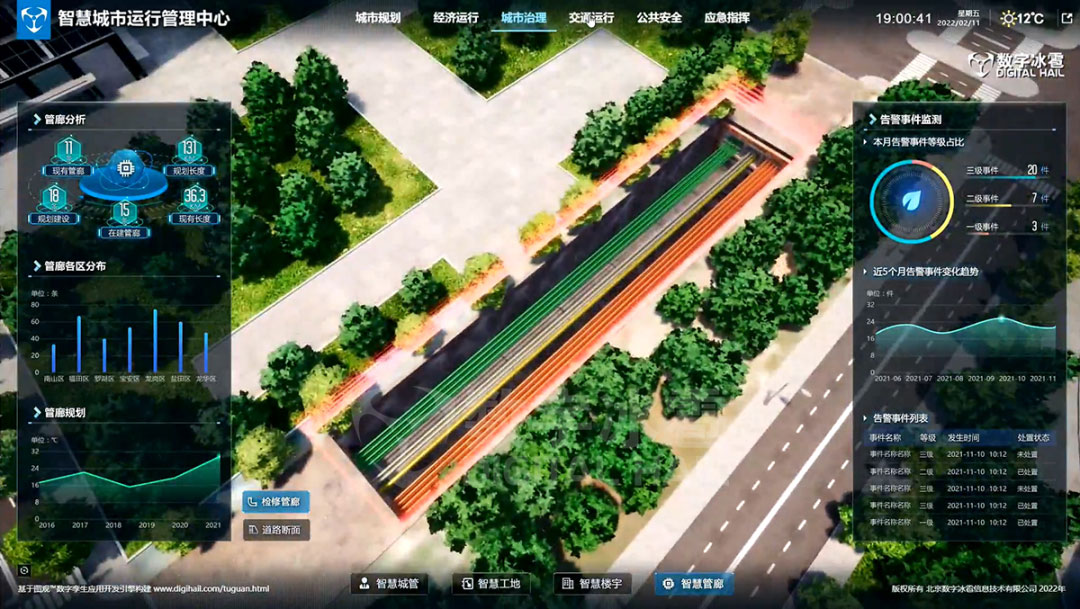

圖5 數字孿生管網 建設規劃模擬
發展建議
一是探索管長制度，加強統籌管理
以市（縣）政府為主體，充分借鑒“河湖長制”經驗，探索建立“城市管長制”，全面推動城市地下管網現狀調查、統籌規劃、施工改造、隱患排查、資金投入、監督管理等工作。研究制定地下管網管理相關條例與法規政策，理清各層級、各部門、各主體權責關系，逐步將“城市管長制”納入各級政府部門及相關單位績效考核體系。本著“聚焦重點、安全第一”的原則，優先對燃?xì)狻⑴潘劝踩[患突出的管道及設施進行改造，明確項目清單和分年度改造計劃。
二是盡快摸清家底，建好數字檔案
加快開展城市地下管網普查工作，全面掌握管線類型、數量、分布、結構、材質、服務年限等信息。鼓勵有條件的地區，運用數字孿生技術，建設城市地下管網可視化管理平臺，與市政基礎設施綜合管理信息平臺、城市信息模型（CIM）平臺等深度融合，將管網口徑、材質、埋設深度、線路走向、施工維修等信息統一錄入，實現地下管網數據資源動態更新、規范管理和資源共享。
三是推動孿生改造，開展精細運營
結合城市更新、老舊小區改造等，科學部署城市地下管網感知設備，有針對性地對溫度、液位、壓力、流量等“生命體征”進行實時監測，精準識別安全隱患，提升風險預測、事故預警與應急處置能力。因地制宜推進基于智能化、綠色化城市綜合管廊建設，運用數字孿生和城市信息模型技術，建設地下管廊綜合管控平臺，開展管網孿生模型模擬仿真應用，提高城市管網規劃設計、建造施工、運行監測、管理決策等生命周期智慧化管理能力。
作者簡介
張佳寧
中國信息通信研究院產業與規劃研究所信息化應用研究部信息化咨詢工程師。主要從事數字政府、智慧城市、數字孿生等領域的政策、行業研究和咨詢工作。
丁冬
北京數字冰雹信息技術有限公司 聯合創始人、副總經理，中國圖形圖像學會可視化與可視分析專委會委員。2006年起從事可視化、數字孿生解決方案、行業應用的研究實施。
